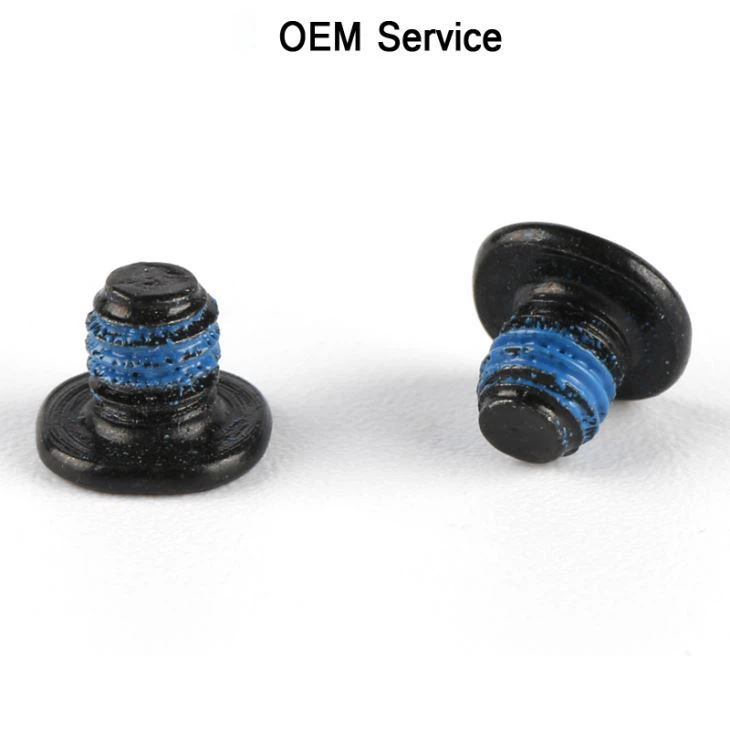

Ploski mali vijak Phillips Nylok

Splošni opis

Podrobnosti o majhnem vijaku z ravnim Phillips Nylokom

Aplikacija za majhne vijake z ravnim Phillips Nylokom

Ravni Phillips Nylok proizvodni tok z majhnimi vijaki

Partnerji

Uvod v valjanje

Valjanje ni postopek rezanja kovine v primerjavi z metodami rezanja. Z odstranjevanjem kovine ne tvori želenega profila, ampak oblikuje navoj glede na zrcalno podobo vlečne matrice valja, ki je neobrezovalni postopek oblikovanja niti. Pri valjanju navoja valjčni kalup pritisne osnovni material, da obliko navoja pritisne v slepi obdelovanec. Ker valj nepravilno poravna material, ki bo tvoril korenino, bo material tekel iz korenine iz radialne in aksialne smeri, oblika valja pa bo oblikovala navoj v slepi obdelovanca. Spodnja slika prikazuje mikrostrukturne spremembe materiala valjanega navoja in rezalnega navoja.

Valjanje se uporablja predvsem za obdelavo zunanjih niti. Pred obdelavo mora biti premer slepega dela približno enak srednjemu premeru niti. Za navoje z večjo natančnostjo je treba izbiro premera slepega dela določiti na podlagi izračunov učinkovitosti materiala in preskusov procesa. Nekvalificirane niti bodo obdelane preko ali pod ustreznim premerom. Če je zunanji premer kosa premajhen, ne bo popolnoma stekel v valjčni kalup; če je prazno mesto preveliko, bo na valj in okvir valja prišlo do nepotrebnega pritiska, ki lahko poškoduje opremo za valjanje navojev. Večina valjanih niti je kotnih niti pod kotom 60 °, uporabljeni valji pa imajo ostrejše konice, običajno z zaobljenim robom, ki olajšajo prodiranje materiala. 30 ° na vsaki strani zoba zagotavlja potrebno silo za pretok materiala na nadzorovan in vnaprej določen način v osni in radialni smeri. Spodnja slika prikazuje navojno kolo
